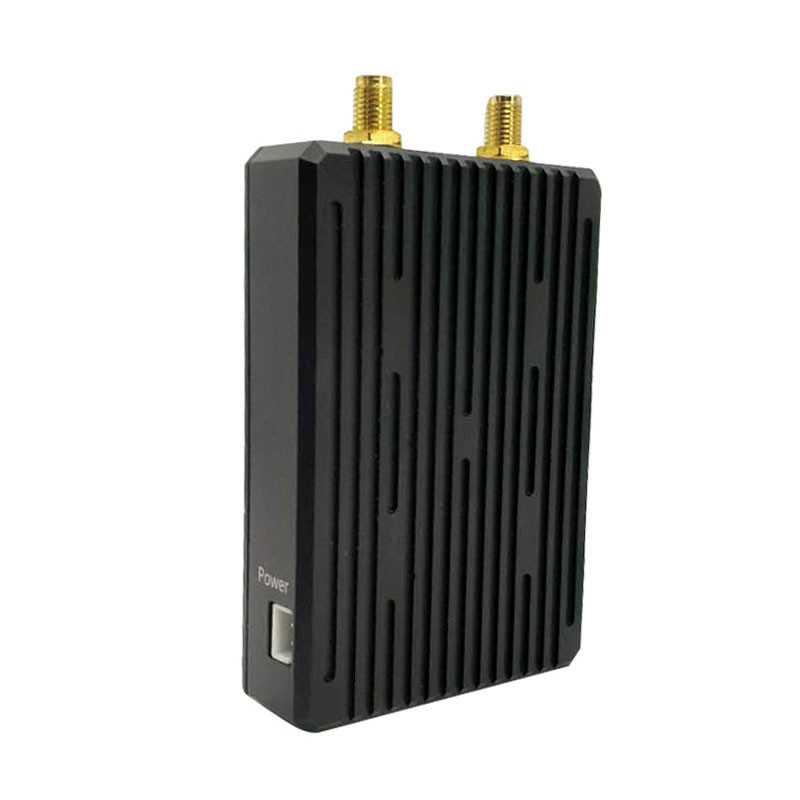

CD15NMT-mini Drone Transmissor e Receptor de Vídeo

CD15NMT-mini Drone Transmissor e Receptor de Vídeo

Manual do utilizador do CD15NMT-MiNi.pdf

1Introdução

1. 110 gramas de peso
2. Ponto para modo multi-ponto
3. Projeto de Antenna Dupla
4. Taxa de transferência de dados até 30 Mbps
5. 1Faixa de frequência de.4 GHz
6. Proteção de segurança AES128
7. Distância de transmissão ar-terra de 15 km

2Características

• Tecnologia de transmissão sem fio TDD OFDM;
• Frequência opcional de 800 MHz,10,4 GHz,2.4 GHz;
• Dimensões 88x55x17 mm Peso N.W.: 110 g N.W.: 140 g (incluindo a antena);
• Taxa de transmissão duplex de 3 a 8 Mbps;
• Apoio ponto a ponto e ponto a múltiplos pontos em 1-4 TX a 1RX, ou 1TX a 1-4 RX. Por exemplo: três drones para um GCS, três GCS para um drone;
• Design de dupla diversidade de antenas para tornar a qualidade de transmissão do sinal mais estável e alta sensibilidade de recepção;
• Distância de alcance superior a 15 km em LOS, 200-500 metros em NLOS;
• A potência RF mínima é de 25 dBm e o consumo de energia TX 5W RX 5W;
• Suporte para saída de vídeo IP e dados de série TTL bidirecionais;

3.Parâmetro

4Aplicação

Este dispositivo pode ser aplicado ao uso de terminais inteligentes não tripulados, como drones, navios não tripulados, navios não tripulados e robôs.Dados de porta serial TTL, suporta alimentação de alta tensão e é amplamente utilizado para transmissão de sinal de vídeo de rede em drones, navios não tripulados, veículos não tripulados, dirigíveis, drones-alvo, paramotores,robôs e outros camposTambém é adequado para uso portátil e é adequado para a recolha de provas em vídeo no local pelo pessoal da aplicação da lei, implantação de emergência, cenas de resgate, marinha,Força Aérea, polícia, exército e outros projectos militares.

5Exposição
