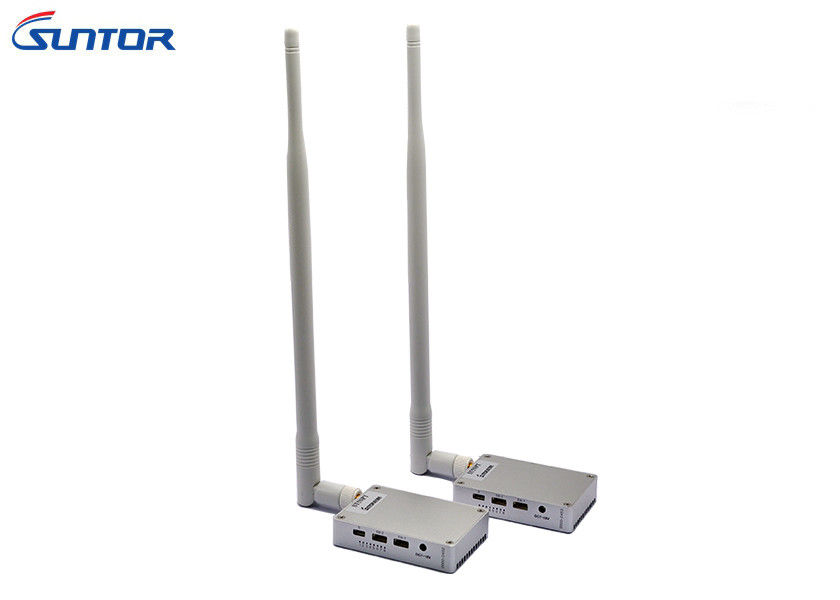

Transmissor video do zangão RS232 em dois sentidos, taxa transmissora sem fio do transmissor 70Mbps de Hd

Informação Básica
Lugar de origem: Shenzhen, China.
Marca: SUNTOR
Certificação: FCC, CE, RoHS
Número do modelo: ST5NPT
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Caixa plástica
Tempo de entrega: 7-15 dias
Termos de pagamento: T / T, Western Union, Paypal
Habilidade da fonte: 1000 meses ajustados
Informação detalhada
Modulação: COFDM freqüência: 2.4GHz (2.402-2.478GHz)
poder ransmitting: 23dbm Poder transmissor: 5km lançados de um avião para o solo
Taxa transmissora: 70Mbps Tamanho: 68×48x14mm
Peso: 59g
Realçar:

Transmissor do vídeo do UAV

,

transmissor video sem fio do zangão


Descrição de produto

Dados RS232 em dois sentidos e transmissor do UAV de HD e sistema video do receptor

Folha de especificação

Manual do usuário

Introdução:
O transmissor do UAV HD de ST5NPT é nossa própria investigação e desenvolvimento do transmissor video móvel a alta definição de COFDM, a tecnologia ortogonal da multiplexação de divisão de frequência dos usos do dispositivo, largura de banda relativamente estreita do ar dos usos para transmitir as imagens vídeo a alta definição, alcances da largura de banda da transmissão de dados até 70Mbps. O dispositivo geralmente funciona na faixa de frequência 2.4GHz, pode fazer o estábulo da transmissão de dados na alta altitude e no processo de alta velocidade do movimento. Muito apropriado para a transmissão video para a transmissão lançada de um avião para o solo e do UAV HD da imagem.

Características principais:

  • Opera-se 2.4GHz na frequência, nenhuma licença necessária, e somente apropriada para o uso do LOS (linha de vista)
  • Poder 400mW da transmissão
  • Escala de funcionamento longa sobre 5km
  • O ar acelera a 10Mbps, ligação descendente até 6Mbps, acima da relação até 800kbps
  • A relação que estabelece/recupera o tempo menos do que 60ms
  • Tamanho compacto de 68×48x14mm
  • Peso leve menos do que 59g
  • Ponto a ponto e point-to-multipoint apoiados
  • Transmissão aperfeiçoada para o vídeo alto da definição 1080P
  • Apoie dois controladores remotos para controlar o UAV e a bordo dos dispositivos através do porto do PPM da unidade lateral local. E a bordo a unidade outputs os sinais de controle através de um porto de SBus e de dois portos do PPM synchronously
  • Dois ligação de dados de série transparente, a extremidade para terminar o atraso menos do que 10ms
  • O canal de transmissão transparente do TCP/IP, fornece a maioria de flexibilidade para que os dispositivos baseados IP apliquem-se em plataformas do UAV

Este modelo tem vantagens do tamanho de pouco peso, mini, consumo da baixa potência, estabilidade alta e sensibilidade da recepção. Com porta de série bidirecional do RJ45 e do TTL, este modelo pode rádio transmitir dados do vídeo e dos ethernet.

Parâmetro

Modelo: ST5NPT
Frequência 2.4GHz (2.402-2.478GHz) Ajustável
Poder transmissor do RF

ST5NPT: 23dBm (5km lançados de um avião para o solo)

ST10NPT: 30Bbm (10km lançado de um avião para o solo)

ST20NPT: 33dBm (20km lançados de um avião para o solo)

Largura de banda da frequência 2MHz/20MHz Ajustável
Antena 1T1R
Modo do ajuste de taxa de bocado Ajuste do software
Criptografia do canal de comunicação WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256
Modo de transmissão ponto a ponto/point-to-multipoint
Tempo Start-up < 30s="">
Distância de transmissão

ST5NPT: 5km lançados de um avião para o solo

ST10NPT: 10km lançado de um avião para o solo

ST20NPT: 20km lançados de um avião para o solo

Latência do sistema ≤60ms
Função em dois sentidos

Integre as relações de rádio múltiplas em uma para transmitir e receber.

Apoie módulo de comunicação de SBUS/PPM/TTLS 1 o pro

Opcional
Taxa transmissora 70Mbps
Poder C.C. 12V DC7~18V opcional
Consumo de potência

ST5NPT

TX: 3Watts

RX: 3Watts

ST10NPT

TX: 4Watts

RX: 4Watts

ST20NPT

TX: 6Watts

RX: 6Watts

Máximo
Temperatura

Temperatura de funcionamento: -40 - 85°C

Temperatura de armazenamento: -55 - 100°C

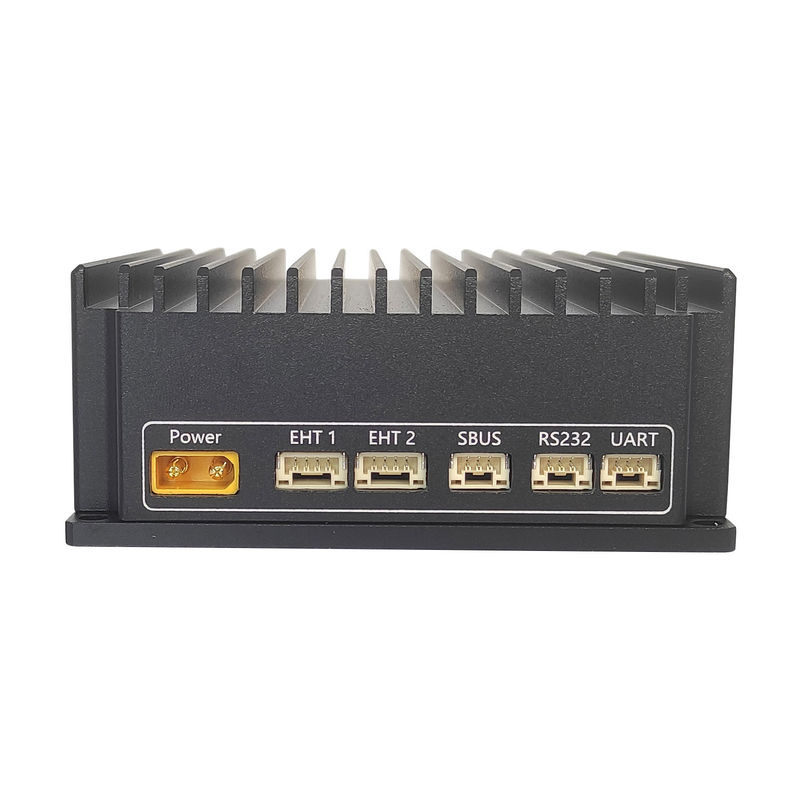

Relação

× 1 da relação de entrada do poder

× 1 da relação da antena

× bidirecional 1 do porto RS232

Ethernet a USB/RJ45 no × 1 de Windows

Ajuste do software
Luz indicadora

Luz indicadora do entrada/saída RJ45

Transmitindo e recebendo a luz indicadora

Transmitindo e recebendo a luz indicadora

Luz de poder

Projeto da aparência Escudo da liga de alumínio do dobro da tecnologia do CNC com projeto impermeável
Tamanho 68×48x14mm
Peso líquido Tx: 59g Rx: 59g
