Detalhes do produto
Lugar de origem: Shenzhen, China.
Marca: SUNTOR
Certificação: FCC, CE, RoHS
Número do modelo: ST20NPT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: negociável
Detalhes da embalagem: Caixa plástica
Tempo de entrega: 7-15 dias
Termos de pagamento: T / T, Western Union, Paypal
Habilidade da fonte: 1000 meses ajustados
Modulação: |
TDD-COFDM |
Poder transmissor do RF: |
2W |
Dados frente e verso: |
Apoio SBUS/PPM/TTL |
Distância lançada de um avião para o solo: |
20km |
Temperatura de funcionamento: |
-40 - +85°C |
Sensibilidade: |
-100dbm~-90dbm |
Fonte de alimentação: |
C.C. 7-18V |
Peso líquido: |
Tx: 146g/Rx: 68g |
Modulação: |
TDD-COFDM |
Poder transmissor do RF: |
2W |
Dados frente e verso: |
Apoio SBUS/PPM/TTL |
Distância lançada de um avião para o solo: |
20km |
Temperatura de funcionamento: |
-40 - +85°C |
Sensibilidade: |
-100dbm~-90dbm |
Fonte de alimentação: |
C.C. 7-18V |
Peso líquido: |
Tx: 146g/Rx: 68g |

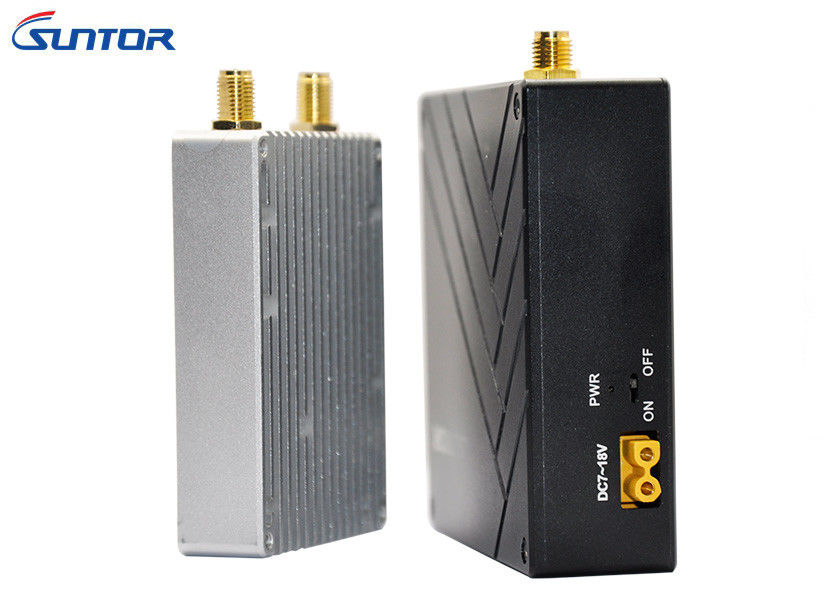

transmissor sem fio de 2.4GHz COFDM
2.4GHz 20km TDD - dados frente e verso video do transmissor sem fio de COFDM para a câmera do IP
ST20NPT Specs.pdf
Introdução:
ST20NPT que integra RC, MavLink, vídeo de HD, dados dos ethernet toda a função em uma relação.
ST20NPT Suport duas câmeras do IP
Especialmente para o uav VTOL do elevador pesado.
As ligações de dados video do zangão de Suntor têm três portuários: ethernnet e porta de série dobro.
Funções principais como belows:
1. Entrada- e saída dos ethernet
2. Transmissão do dulplex dos dados dos ethernet
3. Dados de série do controlador de voo ou do RC
4. Telemetria MavLink do apoio
5. Vídeo e lata até 20km da escala da transmissão de dados
Aplicação:
Os transmissores video sem fio de ST20NPT são projetados suportar ambientes ásperos e são ideais para zangões, UAS, UAV, UGV, militares, e outras aplicações que exigem o vídeo eficiente, de alta qualidade/transmissão de dados audio/em um pacote compacto, áspero.
Parâmetro
| Frequência | 2.4GHz (2.402-2.478GHz) |
| Poder transmissor do RF | 33dBm (18-22km lançado de um avião para o solo) |
| Largura de banda da frequência | 2/4/6/8MHz |
| Antena | 1T1R |
| Modo do ajuste de taxa mordida | Ajuste do software |
| Criptografia do canal de comunicação | WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256 |
| Modo de transmissão | ponto a ponto/point-to-multipoint |
| Tempo de partida | < 30s=""> |
| Função em dois sentidos | Vídeo do apoio e dados frente e verso simultaneamente |
| Dados | Apoio SBUS/PPM/TTL |
| Taxa de transmissão | 3-5Mbps |
| Sensibilidade | -100dbm@4Mhz, -95dbm@8Mhz |
| Poder | C.C. 7-18V |
| Consumo de potência | TX: 6Watts |
| RX: 6Watts | |
| Temperatura | Temperatura de funcionamento: -40 - +85°C |
| Temperatura de armazenamento: -55 - +100°C | |
| Relação | × 1 da relação de entrada do poder |
| × 2 da relação da antena | |
| × bidirecional 1 do porto RS232 | |
| Ethernet a USB/RJ45 no × 1 de Windows (TX), porta ethernet x2 (RX) | |
| Indicador | Luz indicadora do entrada/saída RJ45 |
| Transmitindo e recebendo a luz indicadora | |
| Transmitindo e recebendo a luz indicadora | |
| Luz de poder | |
| Projeto da aparência | Escudo da liga de alumínio do dobro da tecnologia do CNC com projeto impermeável |
| Tamanho | TX: 76*73*24mm/RX: 68×48x15mm |
| Peso líquido | TX: 146g |
| Rx: 68g |
