Detalhes do produto
Lugar de origem: Shenzhen, China.
Marca: SUNTOR
Certificação: FCC, CE, RoHS
Número do modelo: ST-86AP-M
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Preço: negociável
Detalhes da embalagem: Caixa plástica
Tempo de entrega: 7-15 dias
Termos de pagamento: T / T, Western Union, Paypal
Habilidade da fonte: 1000 meses ajustados
Modulação: |
COFDM |
Poder transmitido RF: |
1500mW |
Distância: |
30KM |
Latência: |
15-30ms |
Fonte de Alimentação: |
C.C. 7 - 18V (C.C. 12V recomendada) |
Temperatura de operação: |
-40°C ~+85°C |
Modulação: |
COFDM |
Poder transmitido RF: |
1500mW |
Distância: |
30KM |
Latência: |
15-30ms |
Fonte de Alimentação: |
C.C. 7 - 18V (C.C. 12V recomendada) |
Temperatura de operação: |
-40°C ~+85°C |

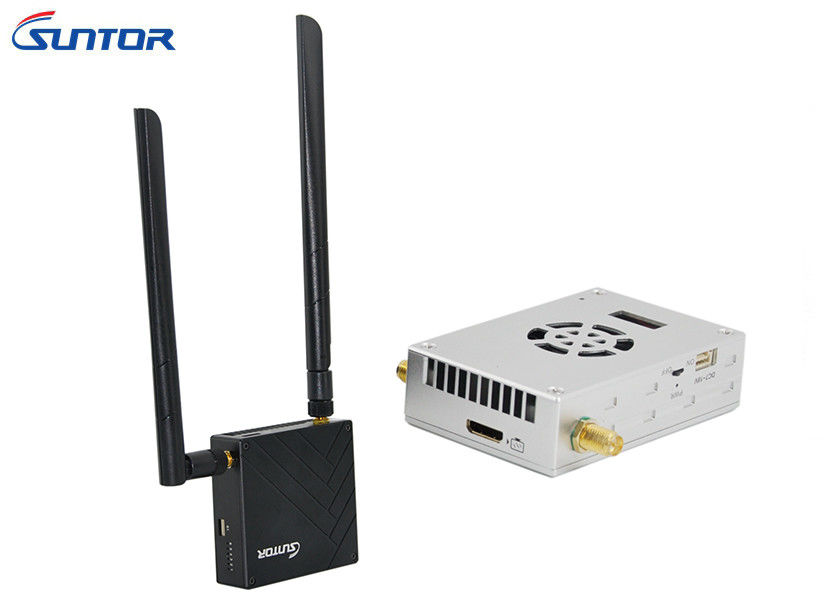

ligação de dados do vídeo do zangão do uav da telemetria 30km do dulplex de 93g 2.4GHz 30km Mavlink
Usuário Manual.pdf ST30HPT Specs.pdf de ST30HPT
Sistemas de ligação de dados video do UAV
Com a exigência crescente para aplicações da ligação de dados do UAV (veículo aéreo 2não pilotado) em operações militares da fiscalização e da fiscalização da polícia, sistemas de controlo Ltd da empresa estão no pelotão da frente do projeto e da fabricação de equipamento da fiscalização da micro-ondas levar o vídeo, os dados e os sinais da telemetria apropriados para a integração em plataformas do UAV. Nosso produto o mais tecnologicamente avançado projetado especificamente para o uso em aplicações do UAV, um transceptor de pouco peso da plataforma de ar.
Características principais:
Aplicações:
Nossos produtos principais são COFDM, TDD e o transmissor & o receptor video sem fio análogos, que são amplamente utilizados na segurança da cidade, na fiscalização marinha da cultura aquática, na fiscalização móvel do barco de mar, no UAV, nos robôs fiscalização, na fiscalização do automóvel, etc.
Parâmetros
| Frequência | 2.4GHz (2.400-2.482GHz) |
| Falha-tolerante sem fio | LDPC FEC |
| Poder transmitido RF | 1.5Watts |
| Consumo de potência | TX: 12Watts/RX: 5Watts |
| Distância | 30km |
| Largura de banda | 2/4/6/8Mhz |
| Relação video do entrada/saída | A bordo de HDMI mini TX/RX ou FFC convertem a HDMI-A TX/RX |
| Modo do ajuste do Bitrate e do canal | MERGULHO ou SPI2MCU |
| Antena | 1T1R/ Tx: 5db (antena) de Omni Rx: 10db (antena de Omni) |
| Espaço de cor video | 4:2 do defeito: 0 opcional: 4:2: 2/4:4: 4 |
| Formato comprimido video | AVC adiciona o córrego dos TS da característica H.265 |
| Modo do ajuste de bitrate | Ajuste do software |
| Criptografia do canal de comunicação | WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256 |
| Modo de transmissão | ponto a ponto |
| Tempo Start-up | 25s |
| Latência | 15-30ms |
| Taxa de transmissão | 3-5Mbps |
| Receba a sensibilidade | -100dbm@4Mhz, -95dbm@8Mhz |
| Função em dois sentidos | Vídeo do apoio e dados frente e verso simultaneamente |
| Dados | Apoio SBUS/PPM/TTL/MAVLINK |
|
Relação (a mesma relação em TX & em RX) |
1. 1080P 60 HDMI mini RX x1 |
| 2. ethernet 100Mbps a USB/RJ45 em Windows x2 | |
| 3. Porta de série bidirecional x1 do S1 TTL | |
| 4. Entrada de poder (DC7-18V) x1 | |
| Luz indicadora | Luz indicadora do entrada/saída de HDMI |
| Transmitindo e recebendo a luz indicadora | |
| Luz indicadora da placa video | |
| Luz de poder | |
| HDMI | Mini/cabo liso flexível de HDMI (FFC) |
| Projeto da aparência | Tecnologia do CNC/escudo liga de alumínio do dobro com projeto impermeável |
| Fonte de alimentação | C.C. 7 - 18V (C.C. 12V recomendada) |
| Variação da temperatura |
Temperatura de funcionamento: - 40°C ~+85°C Temperatura de armazenamento: - 55°C ~ +100°C |
| Dimensão | Tx: 73x48x20mm/Rx: 72×73×24mm |
| Peso | Tx: 93g, Rx: 148g |
